| 品牌伟恒 | 型号GEC-1801 |
| 设备类型工控主板 | 货号GEC-1801 |
| 上市时间2017 | 货源类别*** |
| 类型工控主板 | 外形尺寸146×101×19mm |
| OEM可OEM | 重量0.2KG |
| 是否支持代理加盟不支持 | 最快出货时间1-3天 |
| 售后类型全国联保 | 质保2年 |
| 发票提供发票 | 包装清单原包 |
| 版本新 | 是否跨境货源否 |
展开

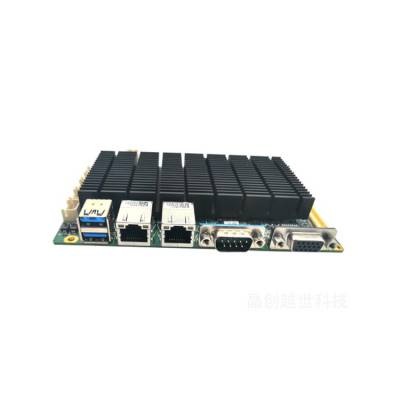

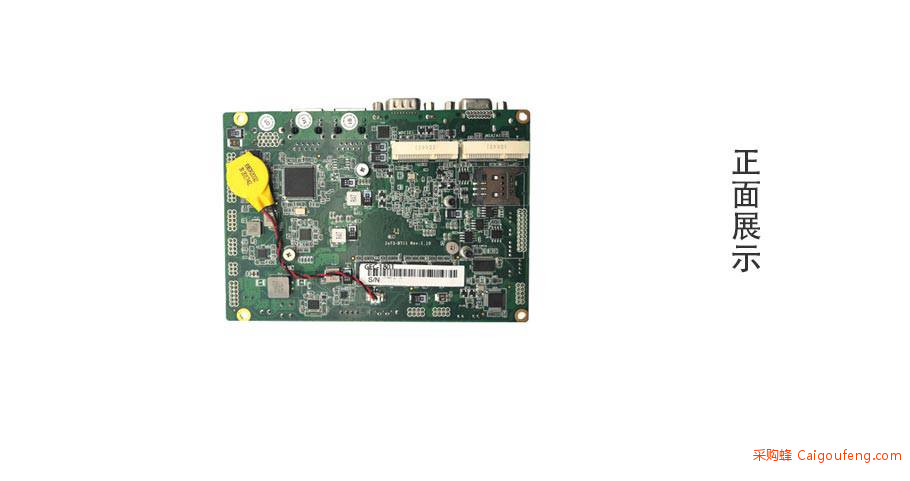

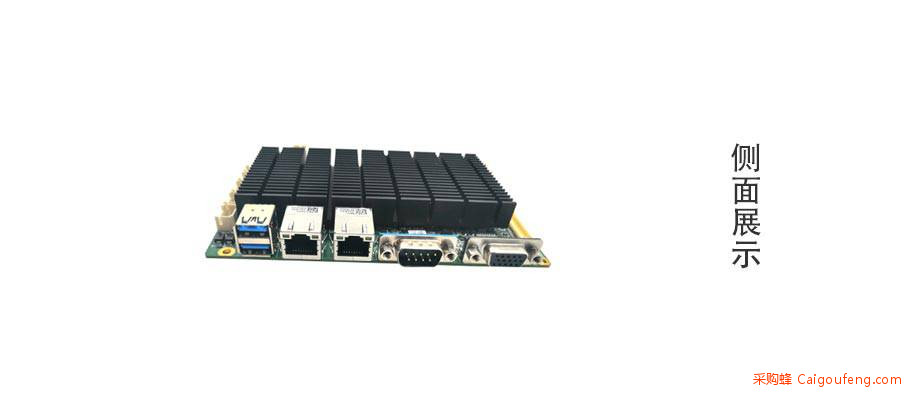

伟恒3.5寸工控主板 GEC-1801 智能物联主控板 工控机***主板 晶创越世
GEC-1801是一款采用Intel新一代凌动Bay Trail SoC平台的3.5寸主板，CPU选用基于Intel 22nm技术 Silvermont架构的微处理器，主频为四核2.0GHz（J1900）/双核2.41GHz（J1800）/四核1.83GHz（N2930）；图形核心整合INTEL第七代图形引擎、两条显示管线，支持DX11及3D输出，显示接口支持VGA+LVDS或HDMI+LVDS；板载4GB DDR3L内存。
产品拥有丰富的IO接口，支持USB3.0；拥有2个Intel 千兆网口；支持4个串口，并可软件控制选择不同RS232/422/485模式；2个miniPCIe插槽，可同时扩展mSATA存储和WIFI/3G模块。
产品同时支持9～36V 直流宽压输入及独立的32位ARM Cortex-M0控制器，使它的成为自动化、电力等领域的无风扇解决方案。
1.1 机械尺寸、重量与环境
外形尺寸：146mm（长）×101mm（宽）×19mm（高）
净重：约0.2Kg；
工作环境：
温度：0℃～60℃；可扩展温度：-40℃～85℃
湿度：5%～95%（非凝结状态）；
贮存环境：
温度：-40℃～85℃；
湿度：5%～95%（非凝结状态）；
1.2典型功耗
典型功耗是基于以下配置闲置状态的数值。
CPU： J1900
内存：DDR3L 4GB
硬盘：1个500G 3.5寸 SATA接口硬盘
操作系统：Win7 32位
+12V@0.6A；+5%/-3%
CPU： N2930
内存：DDR3L 4GB
硬盘：1个500G 3.5寸 SATA接口硬盘
操作系统：Win7 32位
+12V@0.4A；+5%/-3%
1.3 微处理器
板载Intel Celeron SOC CPU，J1900为四核2.0GHz, J1800为双核
2.41GHz,N2930为四核1.83GHz
1.4 芯片组
板载SoC集成
1.5系统内存
板载 4G DDR3L 内存颗粒，支持 1333MT/s。
1.6 显示功能
支持VGA+LVDS或HDMI+LVDS双显的复制、扩展桌面功能；HDMI支持热插拔功
能；
分辨率支持
VGA支持分辨率2560×1600
LVDS支持分辨率1920×1080，双通道24位
1.7 网络功能
提供2个10/100/1000Mbps网络接口，LAN1可支持网络唤醒功能；
1.8 音频功能
采用HDA标准，支持MIC-IN/LINE-IN/LINE-OUT音频接口。
1.9 电源特性
采用9～36V单电源供电（PWR2:2x2小4pin或PWR3：压线端子），支持来电 开机功能。
1.10 扩展总线
提供2个miniPCIe插槽，支持符合《PCI Express Mini Card Electromechanical Specification》的扩展卡或mSATA设备；
MPCIE1扩展槽默认为PCIe总线，MSATA1扩展槽默认为sata信号。
1.11 Watchdog功能
支持 255 ，可编程按分或秒；
支持看门狗超时中断或复位系统。
1.12 操作系统
支持操作系统：支持 Windows 8、Windows 7、Linux 等系统；
1.13 I/O接口
提供 4 个串口，其中COM1、COM2 支持 RS-232/RS-422/RS-485 模式选择，
并支持 RS485 自动流控功能，通过BIOS 设置工作模式，COM3 和COM4 仅支持 RS-232 模式；不支持 Modem唤醒功能
提供 1 个7PIN SATA 接口，支持主板供电；提供 1 个mSATA接口；
提供 6 个USB2.0 接口，1 个USB3.0 接口,5个USB2.0 接口；
提供 1 个PS/2 键盘、鼠标接口；
提供 1 个16 路数字I/O 接口。
